Hướng dẫn cài đặt tấm Module P10 full cho bộ điều khiển C15 bằng wifi

Biển Led ma trận P10 full đang được sử dụng ngày càng phổ biến do tính ưu việt của nó. Trên thị trường có rất nhiều đơn vị cung cấp loại sản phẩm này. Tuy nhiên, một vấn đề mà khá nhiều khách hàng băn khoăn là: Làm thế nào để có thể lập trình nhanh chóng với những hiệu ứng phù hợp cho biển ma trận, thậm chí là màn hình Led ma trận lớn? Trong bài viết này, LED Vương Lâm sẽ hướng dẫn bạn chi tiết cách lập trình Led ma trận P10 full.

1. Chọn loại mạch điều khiển

• Yếu tố đầu tiên cần quan tâm là phải chọn loại mạch có phạm vi điều khiển phù hợp với màn hình P10 full: căn cứ vào số hàng dọc, số điểm ảnh của màn hình.
• Mạch phải dễ thao tác, dễ chọn cấu hình, chức năng dò thông minh thuận tiện, chính xác.
• Mạch điều khiển có sẵn các hiệu ứng đẹp mắt ( cách thức nội dung chương trình hiển thị như thế nào).
• Mạch có độ ổn định, mượt mà khi chạy hình ảnh, video hoặc các nội dung khác.
• Ngoài ra, độ bền của mạch cũng như tính thuận tiện khi sử dụng khi thay đổi nội dung có thể sử dụng Wifi, kết nối cổng mạng Lan với máy tính, có thể sử dụng USB và điều khiển từ xa phần mềm Led Cloud (3G/4G).

Một số thông tin hữu ích khi chọn mạch điều khiển ( tham khảo thêm)

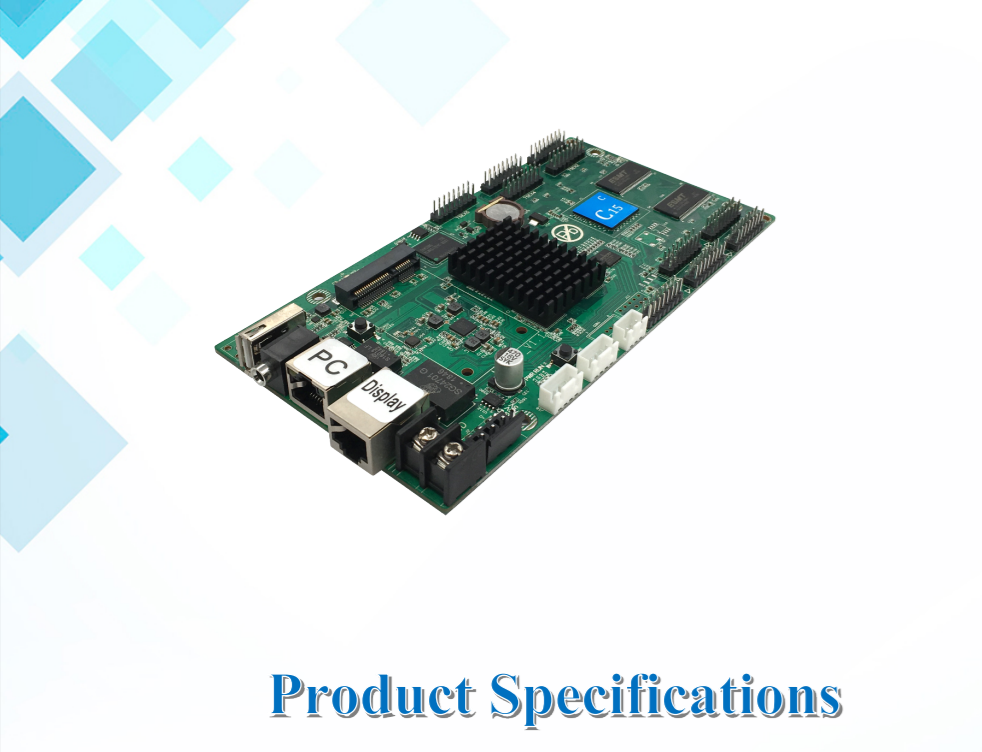

Mạch điều khiển C15 ( Hãng Huidu) với tính năng wifi và nhiều hiệu ứng đẹp mắt

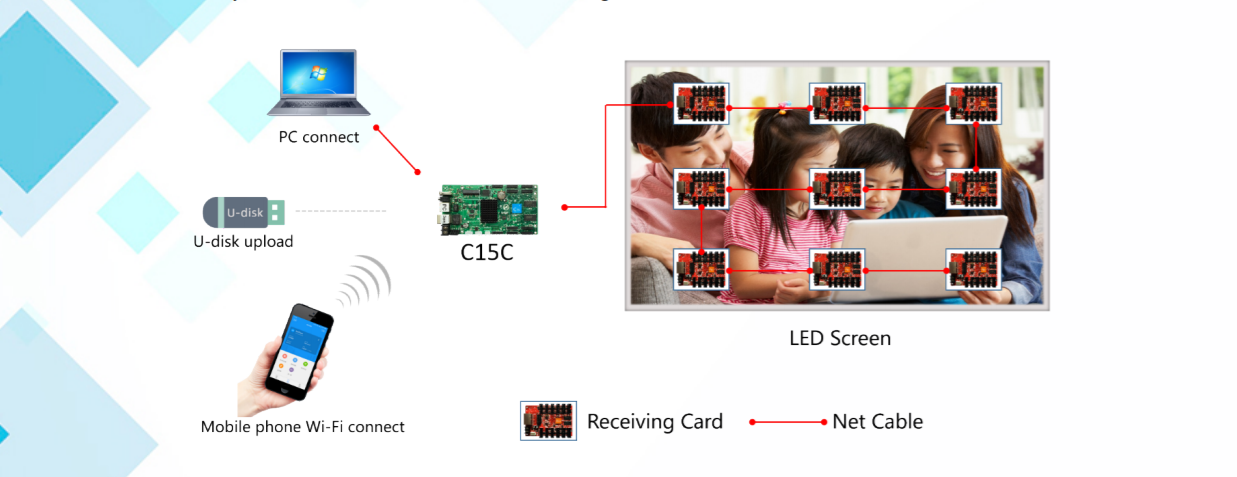

Cách kết nối gửi nội dung qua wifi, Mạng Lan, USB

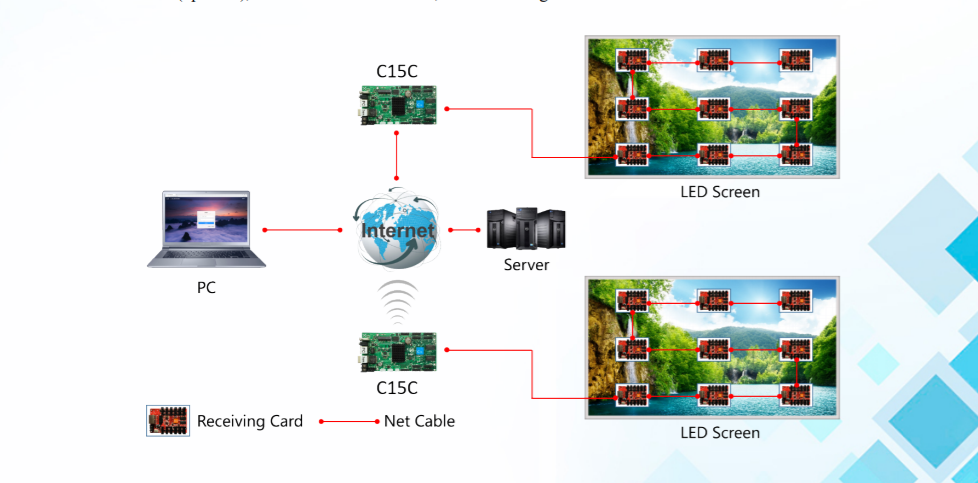

Cách gửi nội dung cho Led Cloud bằng 3G/4G





2. Cài đặt phần mềm điều khiển vào máy tính

• Tương ứng với loại mạch điều khiển sẽ có phần mềm của hãng sản xuất. Nếu chưa dùng quen phần mềm, việc thao tác sẽ khá mất thời gian. Đặc biệt là việc chọn cấu hình tương thích với tấm module Led ma trận P10 full.
• Vì các hãng sản xuất tấm module ma trận dùng loại IC điều khiển khác nhau nên bắt buộc phải chọn đúng cấu hình thì màn hình Led mới hoạt động được.

Để thuận tiện cho việc Download phần mềm, cài đặt và lựa chọn nhanh cấu hình, lập trình chuẩn xác, nhân viên kỹ thuật 24/7 của Vương Lâm luôn tận tình hỗ trợ Quý khách.

Cài đặt phần mềm điều khiển vào máy tính

3. Kết nối mạch điều khiển

Mạch điều khiển cần được kết nối với các thiết bị sau:

+ Nguồn điện DC 5V.

+ Màn hình ma trận P10 full ( Cần thiết để test xem màn hình thực tế chạy thế nào, tấm modun có bị lỗi hay không, các dây cáp, nguồn hoạt động tốt không…).

+ Kết nối với phần mềm đã được cài vào máy tính trước đó ( Các loại mạch của hãng Huidu đều có thể kết nối wifi ). Pass wifi là + Phần mềm có ngôn ngữ Tiếng Việt nên rất dễ thuận tiện trong quá trình cài đặt và sử dụng.

Lưu ý: màn hình cũng cần được kết nối với nguồn điện DC 5V

4. Tiến hành cài

Bước 1.

Kết nối bộ điều khiển C15 bằng Wifi  mật khẩu 88888888



Bước 1 Kết nối với bộ điều khiển

Bước 2

Cài đặt thông số màn hình:

Chọn Cài đặt  => Thiết lập các thông số màn hình

• Chọn tên bộ điều khiển.
• Chọn kích thước màn hình chiều rộng chiều cao của biển led.

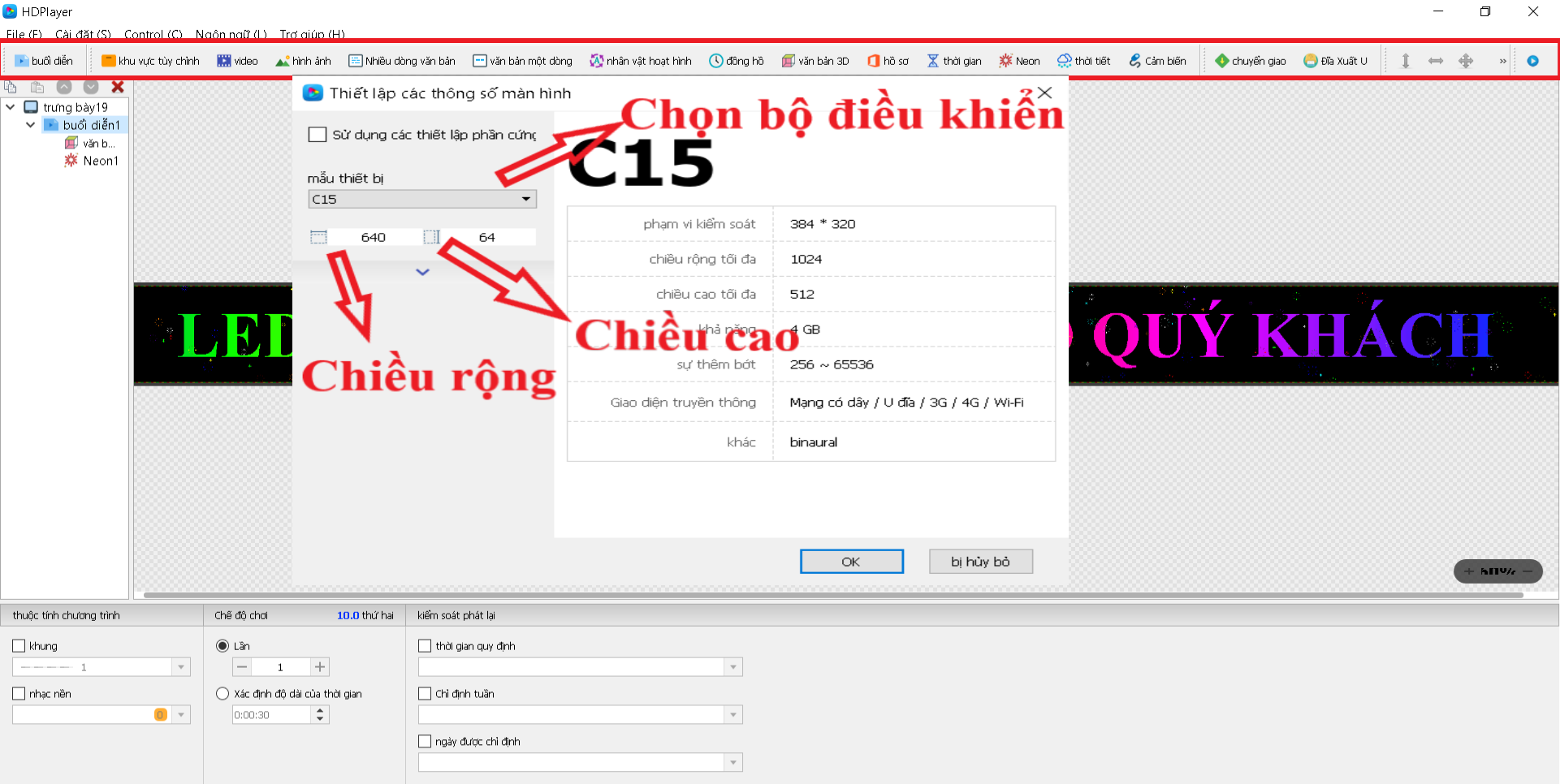

Bước 2 Thiết lập thông số màn hình.



Sau khi cài đặt tham số như trên. Sau đó bạn click “OK”

Screen width: 640 – Screen height: 64

Card điều khiển: Họ HD C15

Bước 3

Cài đặt cấu hình cho bộ điều khiển:

Chọn Cài đặt => Cài đặt phần cứng (mật khẩu 888) => Nhập => chọn file cấu hình của

nhà sản xuất => open => Gửi.

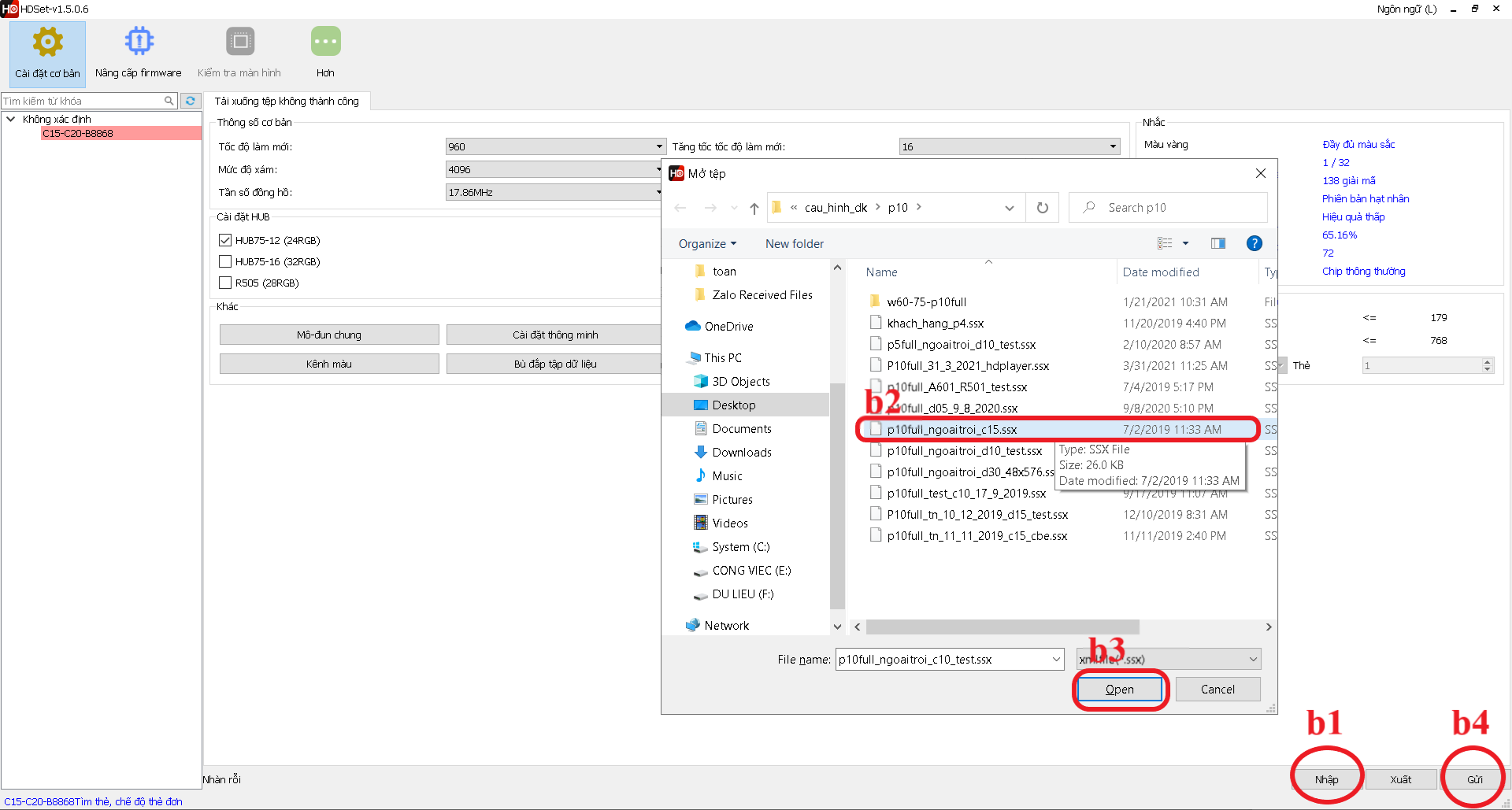

Bước 3 Cấu hình cho biển.





Bước 4



Bước tiếp theo tạo ra các Chương Trình nội dung mong muốn.

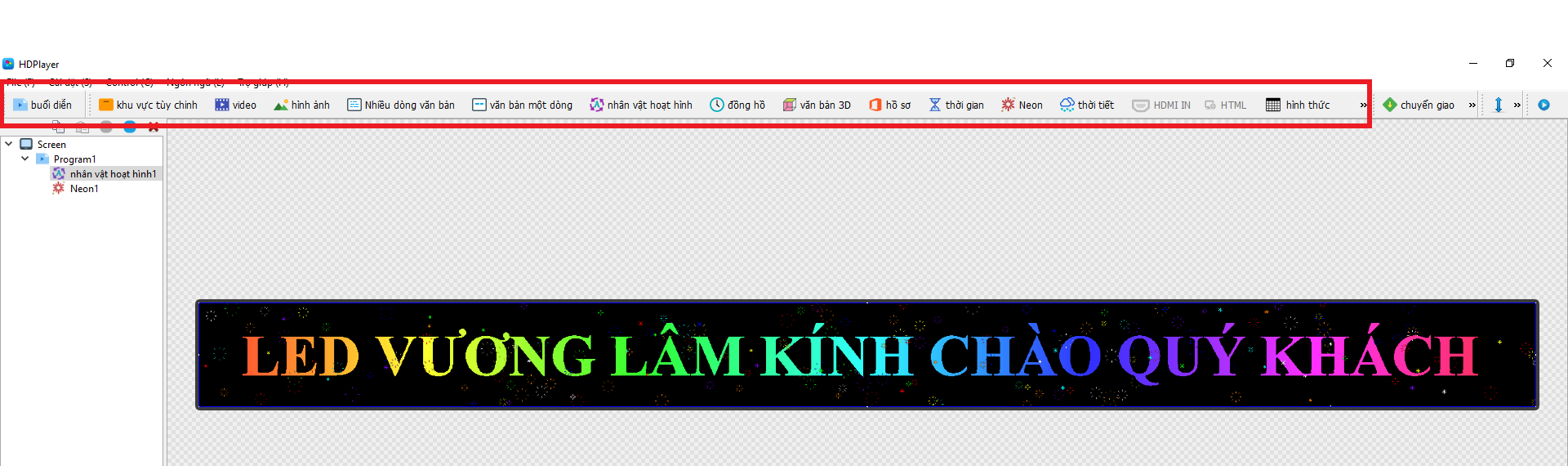

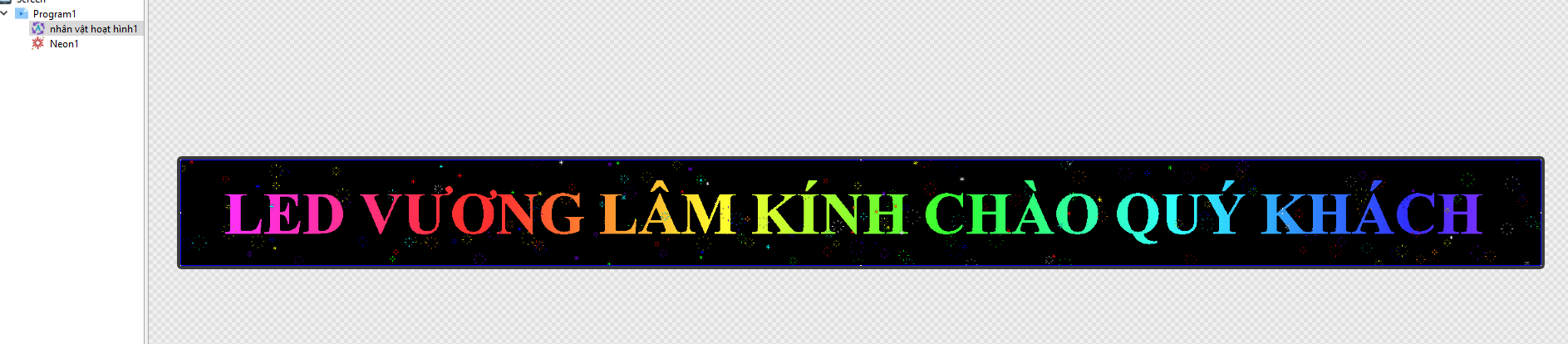

Bước 4 Thêm chương trình nội dung mong muốn.



Bước 5

Gửi nội dung lên biển LED.

Chọn  Chuyển giao => Chuyển giao

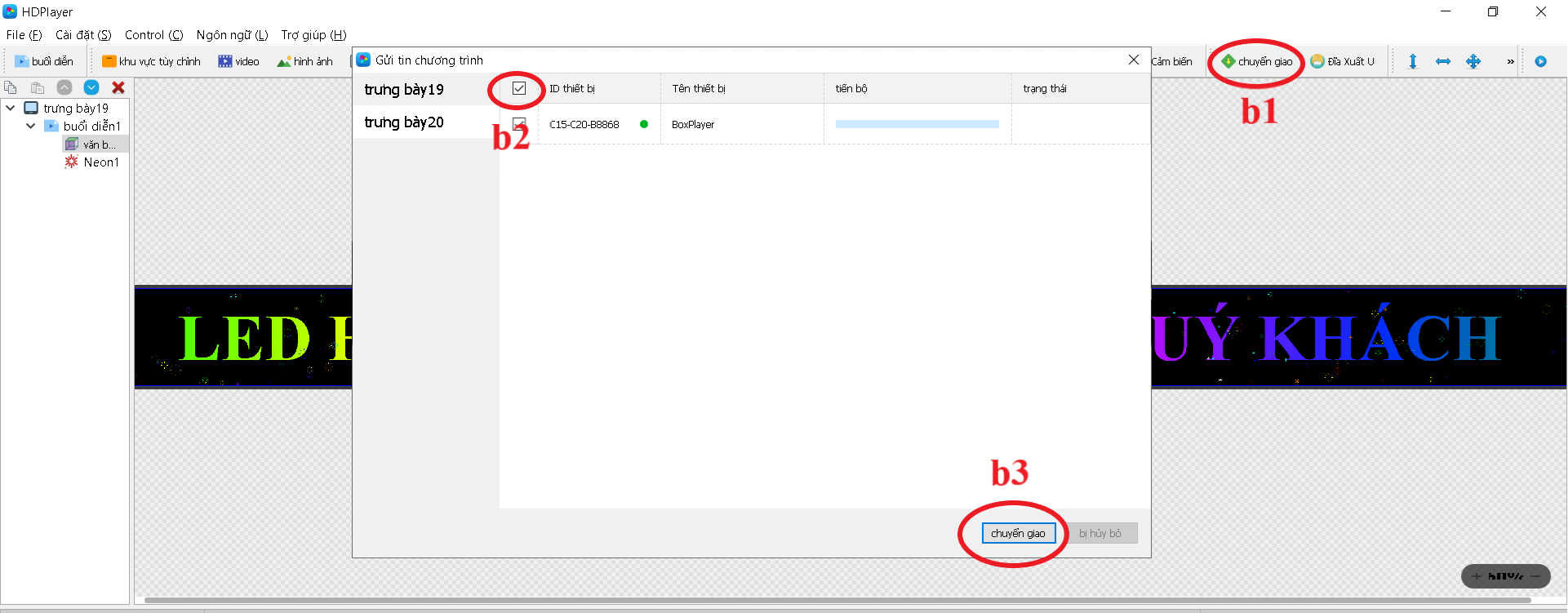

Bước 5 Gửi chương trình.



OK!!!!!!!!!!
